Interruttore di prossimità - Ferroso

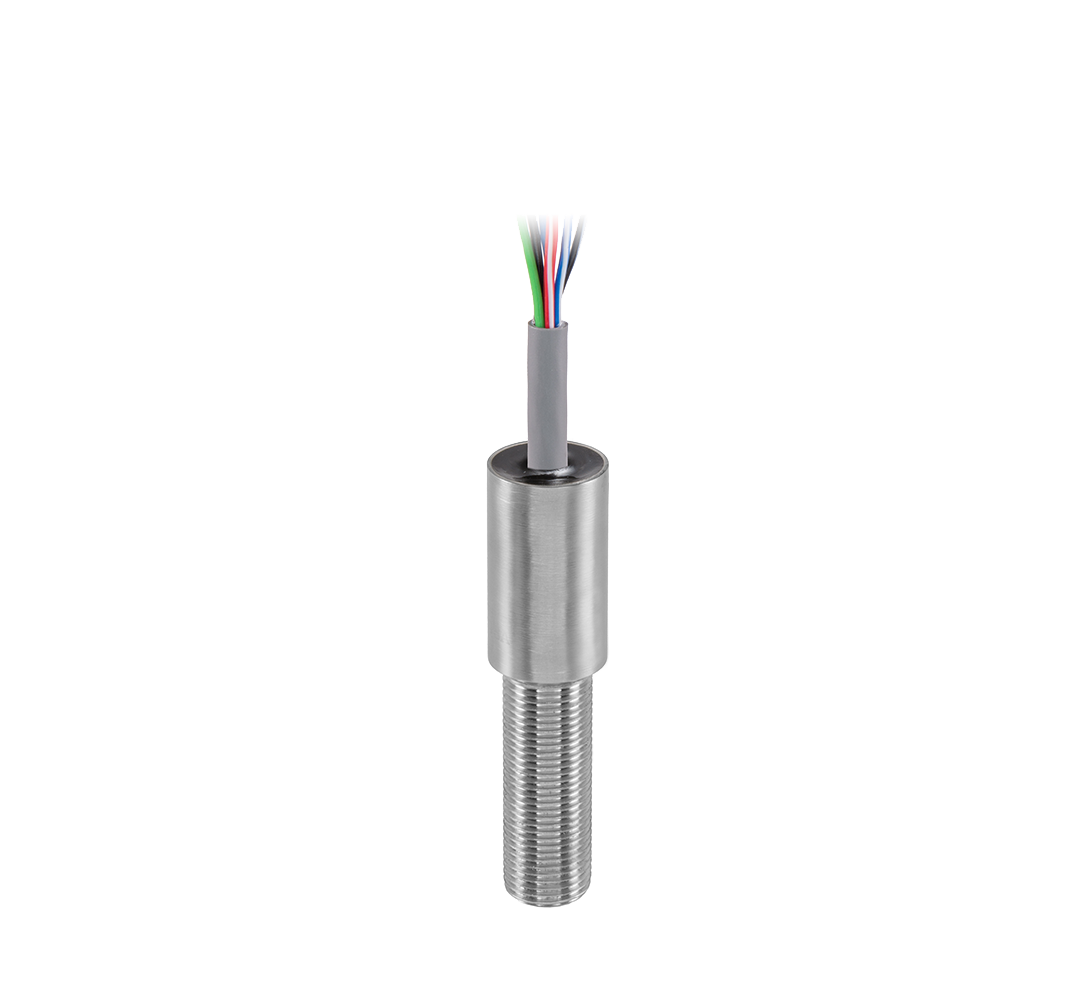

High Temperature DPDT/DPCO Zone 0 Proximity Switch - FS-J-D Series
Certifications / Approvals
| Magnet Part No. | MA-1S | MA-2S | MA-3S | MA-4S | MA-7S |
|---|---|---|---|---|---|
| Sensing Range in mm (") | |||||
| Magnet Datasheets |
|
|
|
|
|
Documents to view/download
FS-J-D Series overview
With an operating temperature range of +400°F / 204°C, the FS-J-D Series Proximity Switch (5/8" UNF Threads) is specifically designed for demanding Zone 0 applications.
The magnetic sensing technology in these switches detects ferrous materials, such as carbon steel or stainless steel (17/4 and 400 series), at a range up to 2.3 mm (0.09"). DPCO/DPDT (2x Form C) contacts are standard, ensuring versatile performance and adaptability.
La serie FS-J-D è coperta dalle seguenti certificazioni per aree pericolose.
| A prova di esplosione: | IECEx e ATEX Exd (Zona 1 e Zona 21) |
| Intrinsecamente sicuro: | IECEx & ATEX Exia (Zona 0 e Zona 20) ¦ UL/CSA IS (Zona 0) |
| Altre approvazioni regionali includono: | EAC/TRCU, INMETRO, KCs, CCOE/PESO, ECAS ex, NEPSI/CQST |
As an element/subsystem, the FS-J-D Series is designed to meet IEC 61508:2010 Routes 1H & 1S, achieving Systematic Capability (SC3). These proximity switches can be integrated with safety-related systems implementing critical safety functions that comply with SIL 2 (HFT=0, 1oo1 architecture) and SIL 3 (HFT=1, 1oo2 architecture). These features make them ideal for high-temperature, high-risk environments that require exceptional reliability and safety.
- Forma del corpo
- Cilindrico
- Materiale del corpo
- Acciaio inossidabile 316L
- Modalità di contatto
- DPCO / DPDT (2x Forma C)
- Materiale di contatto
- Palladio-Argento
- Corrente massima
- 3A
- Entrata del condotto
- Nessuna entrata del condotto
- Classe di temperatura (T Rating)
- T3 / T4 / T6
- Intervallo di temperatura di esercizio
- da -60°C a +204°C / da -76°F a +400°F
- Valutazione della pressione nominale di rilevamento
- 2000psi / 138 bar
- Protezione dell'ambiente
- IP 66, 67 e 68 (24 ore a 30 m) / NEMA 4X e 6P
- Valutazione di sicurezza
- SIL 3 / SC3
- Attuazione
- Azionato da ferro (magnete opzionale)
- Filettatura di montaggio
- 5/8"-18 UNF (lunghezza 44,50mm / 1,75") c/w 2 x controdadi di bloccaggio
- Campo di rilevamento con magnete
- <12mm (0.47")
- Portata (bersaglio ferroso)
- 2,3mm|0,09"
- Ripetibilità
- Circa 0,05 mm (0,002")
- Tempo di risposta
- 8 ms
- Differenziale / Isteresi
- < 0.51mm (0.020")
Tutti i nostri prodotti sono disponibili anche come Sede Ordinaria / Generale Industriale.
Selezionate il vostro concetto di certificazione e di protezione per il vostro specifico requisito dal costruttore del numero di parte qui sotto
