Gamma FS
IECEx ATEX Exd UKEx Hazardous Area Proximity Switches - FS-GM Series
Certifications / Approvals
| Magnet Part No. | MA-1S | MA-4S | MA-7S | MA-8S |
|---|---|---|---|---|
| Sensing Range in mm (") | 4.0 (0.16") | 8.0 (0.31") | 12.0 (0.47") | 8.0 (0.31") |
| Magnet Datasheets |  | | | |
Documents to view/download
FS-GM Series Overview

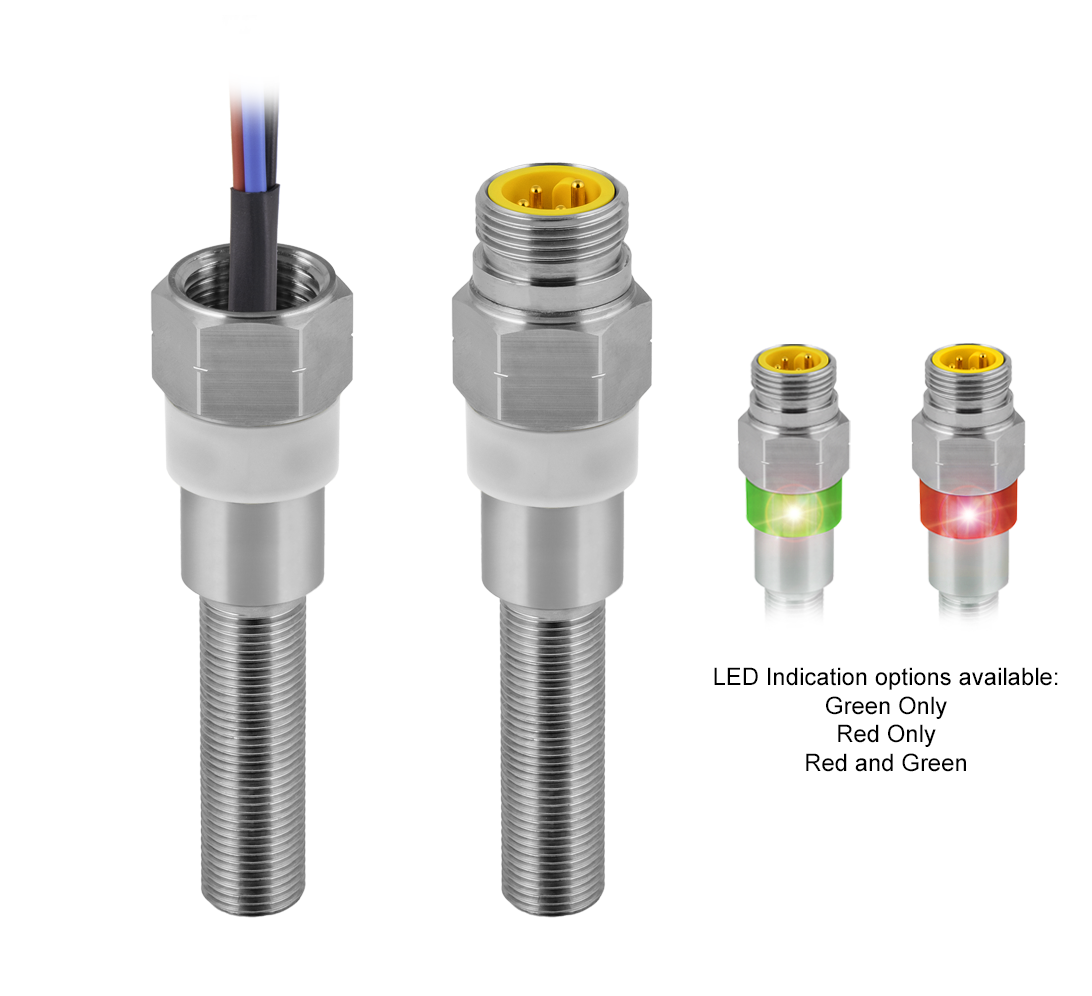

The FS-GM Series Proximity Switch with M18x1.0 Thread is designed for Hazardous area global standards compliance and high-pressure environments, offering exceptional versatility for applications demanding reliable signal performance.
By using advanced magnetic sensing technology, it can reliably detect ferrous materials, such as carbon steel and stainless steel (17/4 or 400 series), at distances upto 2.5mm. As standard, the switches are equipped with volt-free SPCO/SPDT (Form C) contacts.
We offer FS-GM Serieshardwired and with V2 or V3 Mini-Change Quick Disconnects.
FS-GM Series is certified for hazardous areas as follows.
| A prova di esplosione: | IECEx & ATEX Ex d db tb (Zone 1 & 2 and Zone 21 & 22) UL/CSA Class I, Class II and Class III, Division 1 & Division 2 (Cl1 Div1 ; Cl2 Div1 ; Cl1 Div 2 ; Cl2 Div2) |
| Intrinsecamente sicuro: | IECEx & ATEX Ex ia (Zona 0 e Zona 20) ¦ UL/CSA IS (Zona 0) |
| Altre approvazioni regionali includono: | EAC TRCU, INMETRO, KCs (KOSHA), PESO CCOE, ECAS ex, NEPSI CQST |
Built to handle demanding conditions, the FS-GM Series meets the stringent requirements of IEC 61508:2010 Routes 1H & 1S, achieving Systematic Capability (SC3) as an element/subsystem. They are globally certified for use in safety-related systems performing key safety functions, with suitability up to SIL 2 with HFT=0 (1oo1) and SIL 3 with HFT=1 (1oo2), ensuring high-performing performance under pressure in high-stakes scenarios.
- Tipo di alloggiamento
- Cylindrical (LED Indication) with Cable
- Housing Material
- Acciaio inossidabile 316L
- Modalità di contatto
- SPCO / SPDT (Modulo C)
- Materiale di contatto
- Palladio-Argento
- Maximum Current
- 4A
- Entrata del condotto
- M20 x 1,5
- Classe di temperatura (T Rating)
- T6
- Intervallo di temperatura di esercizio
- da -60°C a +204°C / da -76°F a +400°F
- Valutazione della pressione nominale di rilevamento
- 2,000psi / 138 bar
- Protezione dell'ambiente
- IP 66, 67 e 68 (24 ore a 30 m) / NEMA 4X e 6P
- Valutazione di sicurezza
- SIL 2 / SC3
- Attuazione
- Azionato da ferro (magnete opzionale)
- Montaggio
- M18x1.0 (lunghezza 52,56 mm / 2,07") con 2 controdadi
- Campo di rilevamento con magnete
- <12mm (0.47")
- Portata (bersaglio ferroso)
- 2.5mm / 0.10
- Ripetibilità
- Circa 0,05 mm (0,002")
- Tempo di risposta
- 8 ms
- Isteresi differenziale
- < 0.51mm (0.020") axial
Tutti i nostri prodotti sono disponibili anche come Sede Ordinaria / Generale Industriale.
Selezionate il vostro concetto di certificazione e di protezione per il vostro specifico requisito dal costruttore del numero di parte qui sotto
| Documento | Lingua |
|---|---|
| Istruzioni per l'installazione e il funzionamento |
Inglese
|
| Istruzioni per l'installazione e il funzionamento |
Spagnolo
|
| Istruzioni per l'installazione e il funzionamento |
Italiano
|
| Istruzioni per l'installazione e il funzionamento |
Tedesco
|
| Istruzioni per l'installazione e il funzionamento |
Russo
|
| Istruzioni per l'installazione e il funzionamento |
Portoghese
|
| Istruzioni per l'installazione e il funzionamento |
Francese
|
| Istruzioni per l'installazione e il funzionamento |
Cinese
|
