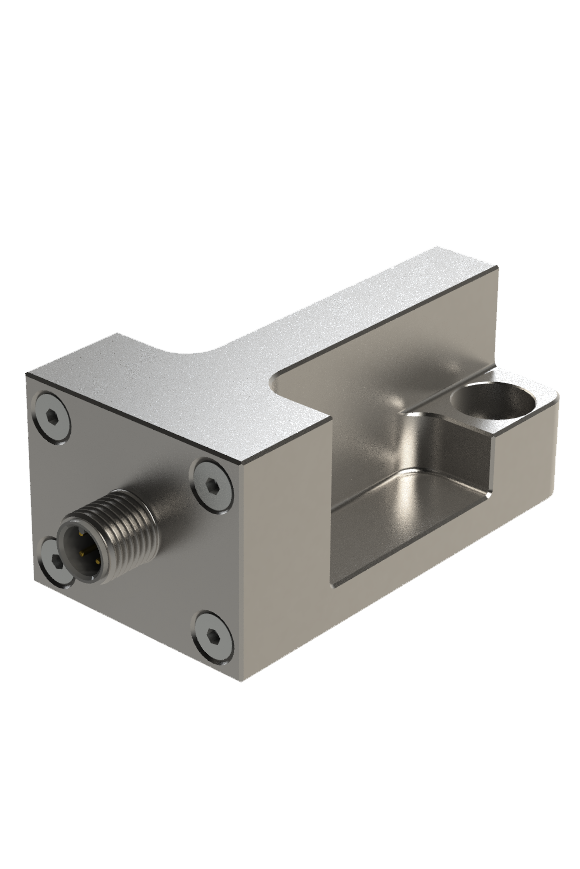

M-VIP-DT-V2
Rotary Valve Proximity Switch | Multi Voltage Volt Free Contacts
Certifications / Approvals
As per product features list.
| Magnet Part No. | MA-1S | MA-4S | MA-7S | MA-8S |
|---|---|---|---|---|
| Sensing Range in mm (") | 4.0 (0.16) | 8.0 (0.31) | 12.0 (0.47) | 8.0 (0.31) |
| Magnet Datasheets |  |
|
|
|
2x Normally Open Contacts - Titanium Grade 5
Our M-VIP-DT-V2 limit switch uses an array of internal magnets to provide extremely reliable and accurate rotary position indication in arduous environments. They are designed to sense shaft mounted pucks containing magnetic inserts and provide two separate outputs for valve open and valve closed.
- Форма тела
- Прямоугольный
- Материал кузова
- Titanium Grade 5
- Контактное соглашение
- 2x Normally Open (Form A)
- Контактный Материал
- Палладий - серебро
- Монтажная резьба
- M8 Socket Head Cap Screws (not supplied)
- Максимальный ток
- 4A
- Связь
- Микро-изменение Быстрое отсоединение 4-контактного разъема
- Кабельный ввод
- н/п
- Прекращение действия
- Разъем V2
- Сертификация и сертификация
- н/п
- Опасное место
- н/п
- Группа газовых компаний
- н/п
- Пыльная группа
- н/п
- Класс температуры (рейтинг Т)
- н/п
- Рабочая температура
- от -20°C до +80°C / от -4°F до +176°F
- Диапазон чувствительности с магнитом
- <12mm with MA-4T
- Давление на сенсибилизирующую поверхность
- 2000psi / 138 бар
- Охрана окружающей среды
- IP 66, 67 И 68 / NEMA 4X И 6P
- Рейтинг безопасности
- SIL 2 / SC3
- Диапазон (черная мишень)
- 2.5mm|0.10"
- Повторяемость
- Примерно 0,05 мм (0,002 дюйма).
- Время отклика
- 8 мс
- Дифференциальный / Гистерезис
- < 0.51mm (0.020")
Сертификация
Соответствие
Номер сертификата (нажмите, чтобы загрузить)
Уровень целостности безопасности (SIL)
IEC 61508:2010; SC3 ¦ SIL 2 с HFT=0 (1oo1) и SIL 3 с HFT=1 (1oo2).
Все наши продукты также доступны как обычное расположение / общепромышленные.
| Документ | Язык |
|---|---|
| Инструкция по установке и эксплуатации |
 Английский язык
|
| Инструкция по установке и эксплуатации |
Испанский
|
| Инструкция по установке и эксплуатации |
Итальянский
|
| Инструкция по установке и эксплуатации |
Немецкий
|
| Инструкция по установке и эксплуатации |
Русский
|
| Инструкция по установке и эксплуатации |
Португальский
|
| Инструкция по установке и эксплуатации |
Французский
|
| Инструкция по установке и эксплуатации |
Китайский
|
Доступны альтернативные версии
| Особенность | Вариант | Страница сопутствующих продуктов |
|---|---|---|
| Заканчивающая головка | WLR | FS-B121-WLR |
| WL | FS-B121-WL | |
| W | FS-B121-W | |
| Альтернативный ввод кабельного канала | M20 | FS-B121-M20 |
| Контактный Материал | Контакты с золотыми вспышками | FS-B121-AU |
| Давление на сенсибилизирующую поверхность | 5000 фунтов на квадратный дюйм / 345 бар | FS-B121-5K |
| 10 000 фунтов на квадратный дюйм / 690 бар | FS-B121-10K |
