Бесконтактный переключатель - Магнитный
Взрывобезопасные и искробезопасные датчики/ограничительные выключатели СПДТ/СПКО или DPDT/DPCO
Certifications / Approvals
| Magnet Part No. | MA-1S | MA-2S | MA-3S | MA-4S | MA-7S |
|---|---|---|---|---|---|
| Sensing Range in mm (") | |||||
| Magnet Datasheets |
|
|
|
|
|
Documents to view/download

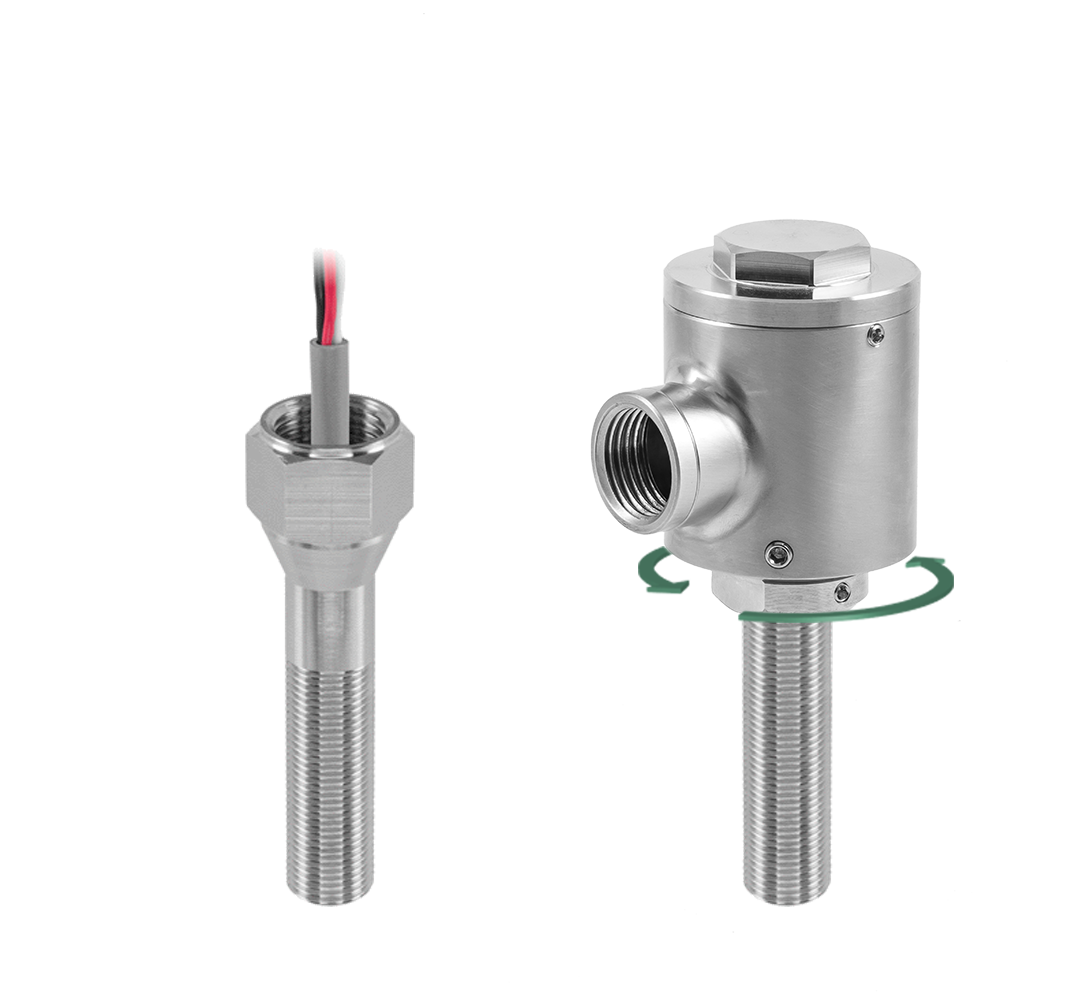

Обзор серии - Прокс-переключатель из нержавеющей стали 316 с возможностью работы от нескольких напряжений
Бесконтактный переключатель ES-6серии Proximity Switch обладает высокой степенью адаптируемости и может использоваться во множестве приложений, где требуется надежный сигнал. Его уникальная конструкция позволяет использовать его в самых экстремальных условиях от -60°C (-76F) до 175°C (347°F).
Доступно множество контактных форм, включая переходные типы SPCO/SPDT, DPCO/DPDT и 2-проводные типы Normally Open (NO) или Normally Closed (NC). Доступна версия с обнаружением/мониторингом повреждений линии с выводом NAMUR. Для коммутации низких токов также доступны варианты с золотыми контактами. ES-6Серия предлагает универсальность и гибкость в использовании нескольких напряжений, благодаря возможности переключения как постоянного, так и переменного тока с напряжением до 240 В.
Монтажная резьба M18x1.0 доступна как с жесткой проводкой, так и с одной из трех. проводные опции (W, WL, WLR) EuroswitchПроводные бесконтактные выключатели облегчают работу с компонентами и позволяют устанавливать их там, где требуется больше места.
Стандартное электрическое кабельное соединение M20x1,5 с имперской опцией 1/2"-14NPT также доступно.
Для работы необходим внешний магнитный привод. Предназначен для конечного считывания. Диапазон чувствительности зависит от используемых магнитных приводов.
ES-6Серия покрывается следующими сертификатами по опасным зонам.
| Доказательство взрыва: | IECEx & ATEX Ex d/db/tb (Зона 1 & Зона 21) ¦ UL/CSA (Класс I и II, Div1 и Div2) |
| Искренне безопасно: | IECEx & ATEX Ex ia (Зона 0 и Зона 20) ¦ UL/CSA IS (Зона 0) |
| Другие региональные разрешения включены: | EAC/TRCU, INMETRO, KCs, CCOE/PESO, ECAS ex, NEPSI/CQST |
ES-6Серийные бесконтактные выключатели соответствуют требованиям IEC 61508:2010 Маршруты 1H & 1S с Систематической способностью (SC3) в качестве элемента/подсистемы, и подходят для использования в системах, связанных с безопасностью и выполняющих функции безопасности вплоть до SIL 2 с HFT=0 (1oo1) и SIL 3 с HFT=1 (1oo2) включительно.
- Форма тела
- Цилиндрический
- Материал кузова
- нержавеющая сталь 316L
- Контактное соглашение
- DPCO / DPDT (2x форма C), запирание SPCO / SPDT, SPCO / SPDT (форма C)
- Контактный Материал
- Родий (вольфрам по желанию)
- Монтажная резьба
- M18x1,0 (47,75 мм / 1,88 дюйма) c/w 2 x контргайки
- Максимальный ток
- 2.5A
- Кабельный ввод
- 1/2" - 14 NPT or M20 x 1.5
- Класс температуры (рейтинг Т)
- Т4 / Т6
- Диапазон чувствительности с магнитом
- До максимума в магнитном столе
- Давление на сенсибилизирующую поверхность
- 2000psi / 138 бар
- Охрана окружающей среды
- IP 66, 67 & 68 (24hrs at 30m)/ NEMA 4, 4X, 6 & 6P
- Рейтинг безопасности
- SIL 2 / SC3
- Актуация
- Магнитный
Все наши продукты также доступны как обычное расположение / общепромышленные.
Пожалуйста, выберите вашу концепцию сертификации и защиты в соответствии с вашими конкретными требованиями у изготовителя номеров деталей ниже.
