ES Range
IECEx ATEX Exd UKEx Hazardous Area Proximity Switches - ES-4 Series
Certifications / Approvals
| Magnet Part No. | MA-1S | MA-4S | MA-7S | MA-8S |
|---|---|---|---|---|
| Sensing Range in mm (") | 12.0 (0.47) | 12.0 (0.47) | 20.0 (0.79) | 12.0 (0.47) |
| Magnet Datasheets |  | | | |
Documents to view/download

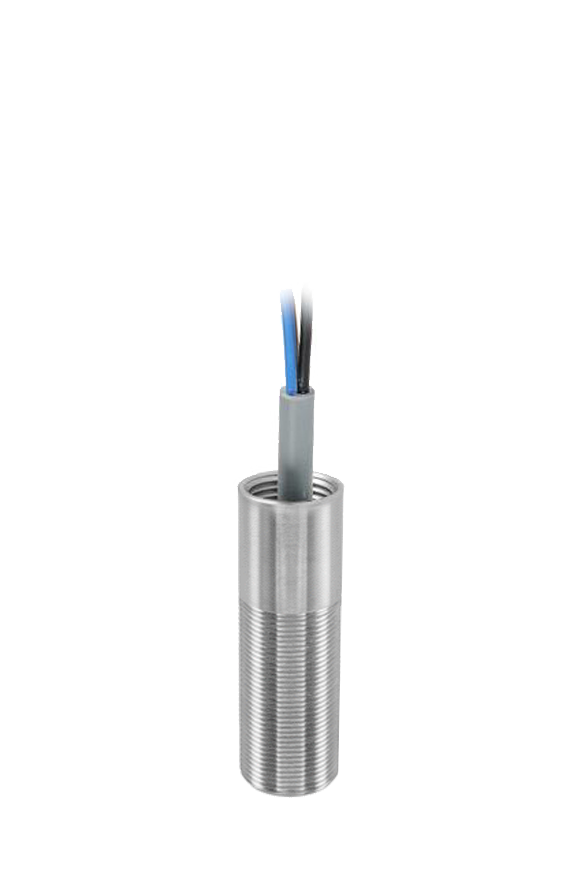

ES-4 Series Overview
Бесконтактный переключатель ES-4серии Proximity Switch обладает высокой степенью адаптируемости и может использоваться во множестве приложений, где требуется надежный сигнал. Его уникальная конструкция позволяет использовать его в самых экстремальных условиях от -60°C (-76F) до 175°C (347°F).
A multitude of contact forms are available including changeover types SPCO/SPDT, DPCO/DPDT and 2-wire types Normally Open (NO) or Normally Closed (NC). A version incorporating line fault detection/monitoring is available with NAMUR output. Variants with Gold flashed contacts are also available for switching low currents. The ES-4 series offers versatility and applicability and multi-voltage flexibility by being able to switch either DC or AC at up to 240V.
The mounting thread is M18x1.0 Thread and is available either hardwired or with one of three wireable options (W, WL, WLR) which utilise our pioneering integrated junction box/connection head design. Euroswitch wireable proximity switches alleviate add on components and allow installation where space is at a premium.
The presence of an external magnetic actuator is required for operation. Designed for end sensing. Sensing ranges are dependent on the magnetic actuators used.
Euroswitch products are also available with multi-approvals including combinations of the following global and regional certification standards. The ES-4 Series is covered by the following hazardous area certifications.
| Доказательство взрыва: | IECEx & ATEX Ex d db tb (Zone 1 & 2 and Zone 21 & 22) UL/CSA Class I, Class II and Class III, Division 1 & Division 2 (Cl1 Div1 ; Cl2 Div1 ; Cl1 Div 2 ; Cl2 Div2) |
| Искренне безопасно: | IECEx & ATEX Ex ia (Зона 0 и Зона 20) ¦ UL/CSA IS (Зона 0) |
| Другие региональные разрешения включены: | EAC TRCU, INMETRO, KCs (KOSHA), PESO CCOE, ECAS ex, NEPSI CQST |
ES-4Серийные бесконтактные выключатели соответствуют требованиям IEC 61508:2010 Маршруты 1H & 1S с Систематической способностью (SC3) в качестве элемента/подсистемы, и подходят для использования в системах, связанных с безопасностью и выполняющих функции безопасности вплоть до SIL 2 с HFT=0 (1oo1) и SIL 3 с HFT=1 (1oo2) включительно.
- Housing Type
- Cylindrical with Cable
- Housing Material
- нержавеющая сталь 316L
- Контактное соглашение
- SPCO / SPDT (форма С)
- Контактный Материал
- Родий (вольфрам по желанию)
- Монтаж
- M18x1,0 (35,00 мм / 1,38" длиной) c/w 2 x контргайки
- Maximum Current
- 830мА
- Кабельный ввод
- PG9
- Диапазон рабочих температур
- от -60°C до +204°C / от -76°F до +400°F
- Диапазон чувствительности с магнитом
- До максимума в магнитном столе
- Давление на сенсибилизирующую поверхность
- 2,000psi / 138 bar
- Environmental protection
- IP 66, 67 и 68 (24 часа при 30 м)/ NEMA 4X и 6P
- Рейтинг безопасности
- SIL 2 / SC3
- Актуация
- Приводимый в действие магнитом
Все наши продукты также доступны как обычное расположение / общепромышленные.
Пожалуйста, выберите вашу концепцию сертификации и защиты в соответствии с вашими конкретными требованиями у изготовителя номеров деталей ниже.
