Диапазон FS
Бесконтактный переключатель - Железный
FSсерия -CYL-C
IECEx ATEX Exd UKEx Hazardous Area Proximity Switches - FS-CYL-C Series
Certifications / Approvals
| Magnet Part No. | MA-1S | MA-2S | MA-3S | MA-4S | MA-7S |
|---|---|---|---|---|---|
| Sensing Range in mm (") | |||||
| Magnet Datasheets |
|
|
|
|
|
Documents to view/download

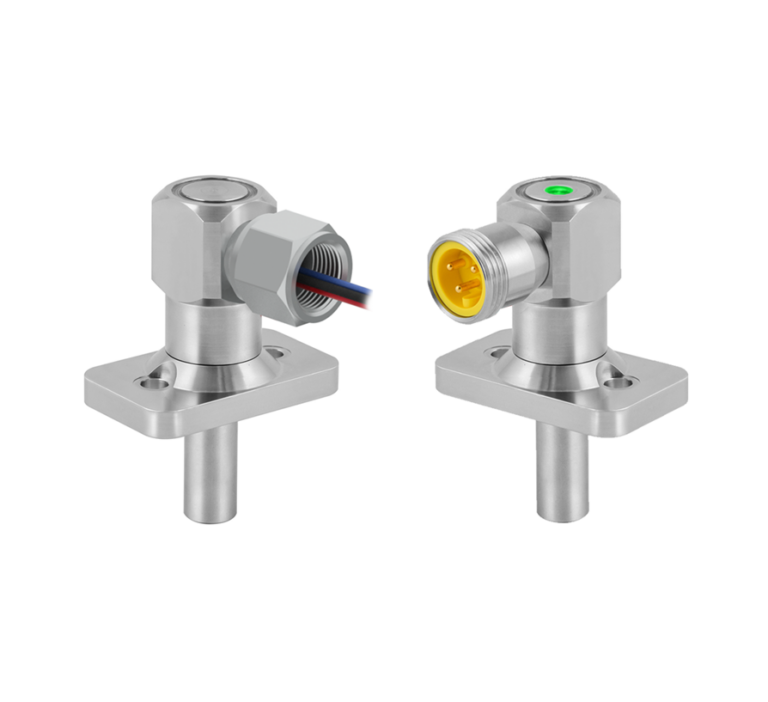

FS-CYL-C Series Overview
The FS-CYL-C Series is available for non-hazardous areas requiring a reliable proximity sensor for detecting end of stroke piston position in pneumatic and hydraulic cylinders, It is available in three standard probe lengths 1.025” (26.0mm), 1.25" (31.75mm) & 2.062" (52.38mm).
The sensing end face is rated for 3000psi / 207bar and mounting is via the two bolt flange and sealed with the Viton O-ring supplied. Models are available with LED indication and a variety of cable and connector options. The head is able to rotate 360° to allow for optimal positioning of the electrical connection.
- Housing Type
- 360° Rotatable Head (with bolts loose)
- Контактное соглашение
- SPCO / SPDT (форма С)
- Контактный Материал
- Палладий - серебро
- Max Switching Current
- 4A
- Certifications and Approvals
- Массив
- Environmental protection
- IP 66, 67 и 68 (24 часа при 30 м)/ NEMA 4X и 6P
- Диапазон чувствительности с магнитом
- <12mm (0.47")
- Давление на сенсибилизирующую поверхность
- 2,000psi / 138 bar
- Повторяемость
- Примерно 0,05 мм (0,002 дюйма).
- Время отклика
- 8 мс
- Differential Hysteresis
- < 0.51mm (0.020") axial
Сертификация
Рейтинг температуры
Соответствие
Номер сертификата (нажмите, чтобы загрузить)
Уровень целостности безопасности (SIL)
{{feature-key:temperature_class_t_rating}}
IEC 61508:2010; SC3 ¦ SIL 2 с HFT=0 (1oo1) и SIL 3 с HFT=1 (1oo2).
Все наши продукты также доступны как обычное расположение / общепромышленные.
Пожалуйста, выберите вашу концепцию сертификации и защиты в соответствии с вашими конкретными требованиями у изготовителя номеров деталей ниже.
