Бесконтактный Выключатель - Магнитный
Взрывобезопасные и искробезопасные датчики/ограничительные выключатели СПДТ/СПКО или DPDT/DPCO
Сертификаты / Разрешения
| Магнит, дет. № | MA-1S | MA-2S | MA-3S | MA-4S | MA-7S |
|---|---|---|---|---|---|
| Диапазон чувствительности в мм (дюймах) | |||||
| Техническое описание магнита |  | | | | |
Документы для просмотра/загрузки

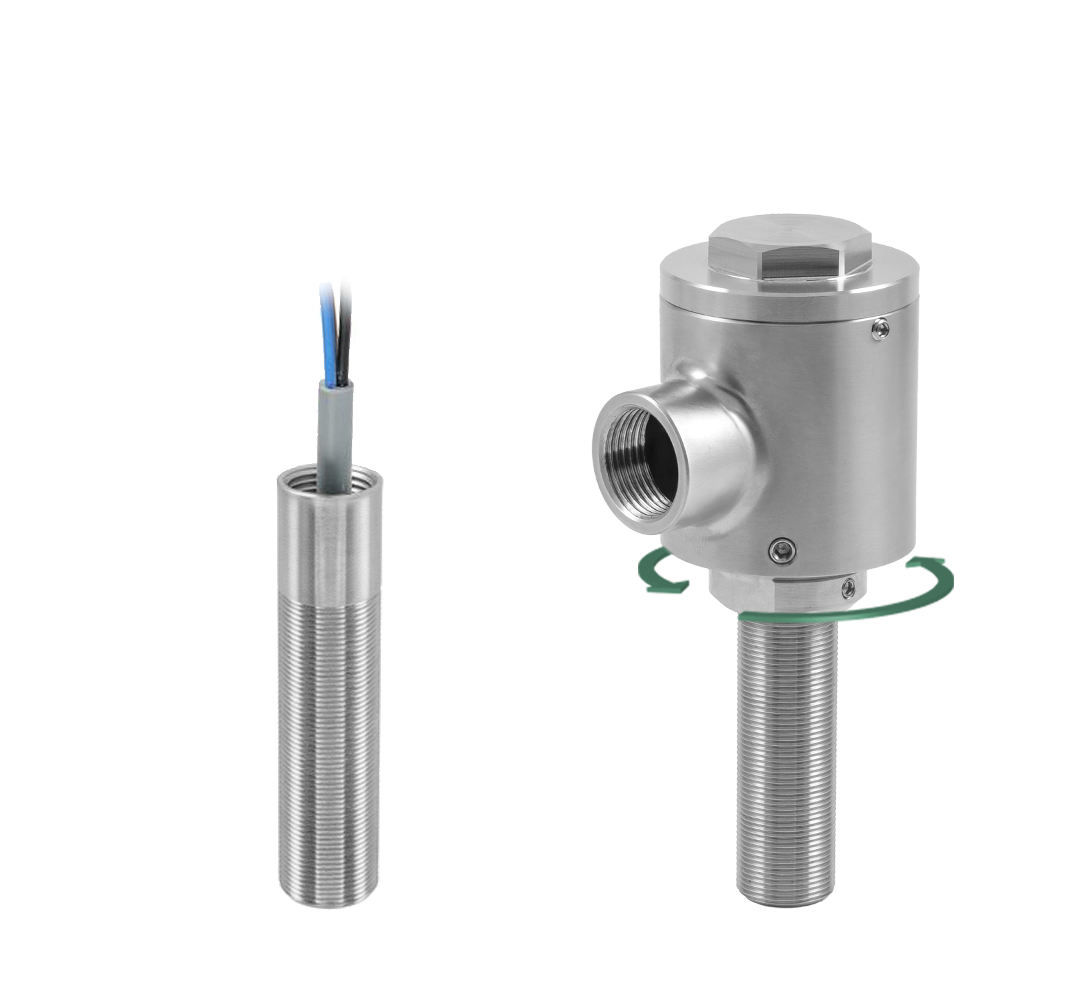

Обзор серии - Прокс-переключатель из нержавеющей стали 316 с возможностью работы от нескольких напряжений
Бесконтактный переключатель ES-3серии Proximity Switch обладает высокой степенью адаптируемости и может использоваться во множестве приложений, где требуется надежный сигнал. Его уникальная конструкция позволяет использовать его в самых экстремальных условиях от -60°C (-76F) до 175°C (347°F).
Доступно множество контактных форм, включая переходные типы SPCO/SPDT, DPCO/DPDT и 2-проводные типы Normally Open (NO) или Normally Closed (NC). Доступна версия с обнаружением/мониторингом повреждений линии с выводом NAMUR. Для коммутации низких токов также доступны варианты с золотыми контактами. ES-3Серия предлагает универсальность и применимость, а также гибкость в отношении нескольких напряжений, благодаря возможности переключения как постоянного, так и переменного тока с напряжением до 240 В.
Монтажная резьба M18x1.0 доступна как с жесткой проводкой, так и с одной из трех. проводные опции (W, WL, WLR) EuroswitchПроводные бесконтактные выключатели облегчают работу с компонентами и позволяют устанавливать их там, где требуется больше места.
Стандартное электрическое кабельное соединение - PG9 (проводное) или M20x1,5 (проводное).
Для работы необходим внешний магнитный привод. Предназначен для конечного считывания. Диапазон чувствительности зависит от используемых магнитных приводов.
ES-3Серия покрывается следующими сертификатами по опасным зонам.
| Доказательство взрыва: | IECEx & ATEX Ex d/db/tb (Зона 1 & Зона 21) ¦ UL/CSA (Класс I и II Div2) |
| Искренне безопасно: | IECEx & ATEX Ex ia (Зона 0 и Зона 20) ¦ UL/CSA IS (Зона 0) |
| Другие региональные разрешения включены: | EAC/TRCU, INMETRO, KCs, CCOE/PESO, ECAS ex, NEPSI/CQST |
ES-5Серийные бесконтактные выключатели соответствуют требованиям IEC 61508:2010 Маршруты 1H & 1S с Систематической способностью (SC3) в качестве элемента/подсистемы, и подходят для использования в системах, связанных с безопасностью и выполняющих функции безопасности вплоть до SIL 2 с HFT=0 (1oo1) и SIL 3 с HFT=1 (1oo2) включительно.
- Фор-фактор
- Цилиндрический
- Материал корпуса
- Нержавеющая сталь 316L
- Материал контактов
- Родий (вольфрам необязательно)
- Монтажная резьба
- M18x1,0 (60 мм / 2,36 дюйма длиной) c/w 2 х контргайки
- Макс. ток
- 2.5A
- Вход в Кабелепровод
- Вход в Кабелепровод PG9
- Класс температуры (рейтинг Т)
- Т4 / Т6
- Диапазон чувствительности с применением магнита
- До максимума в таблице магнитов
- Класс давления чувствительной поверхности
- 2000psi / 138 бар
- Охрана окружающей среды
- IP 66, 67 & 68 (24hrs at 30m)/ NEMA 4X & 6P
- Категория безопасности
- SIL 2 / SC3
- Актуация
- Магнитный
Все наши изделия также доступны в вариантах для обычных зон / общего промышленного назначения.
Выберите тип сертификации и концепцию резервирования, подходящие для конкретных требований, из конструктора номера детали ниже
| Document | Language |
|---|---|
| Инструкция по установке и эксплуатации |  English |
