Бесконтактный переключатель - Магнитный " ES-6Серия
Proximity Switch - - Integral Junction Box Globally Certified - Intrinsically Safe Groups IIC | A - D / IIIC | E - G T4 / T6 - Low Temperature - SPCO/SPDT - 316L Stainless Steel
Certifications / Approvals
| Magnet Part No. | MA-1S | MA-4S | MA-7S | MA-8S |
|---|---|---|---|---|
| Sensing Range in mm (") | 8 (0.31) | 8 (0.31) | 16 (0.63) | 8 (0.31) |
| Magnet Datasheets |  |
|
|
|
Proximity Switch Certified for Globally Certified - Intrinsically Safe IIC | A - D / IIIC | E - G T4 / T6 Rated for use in Gas & Dust Zones 0 and 20 | Class I II III Div 1 Intrinsically Safe, Zone 0

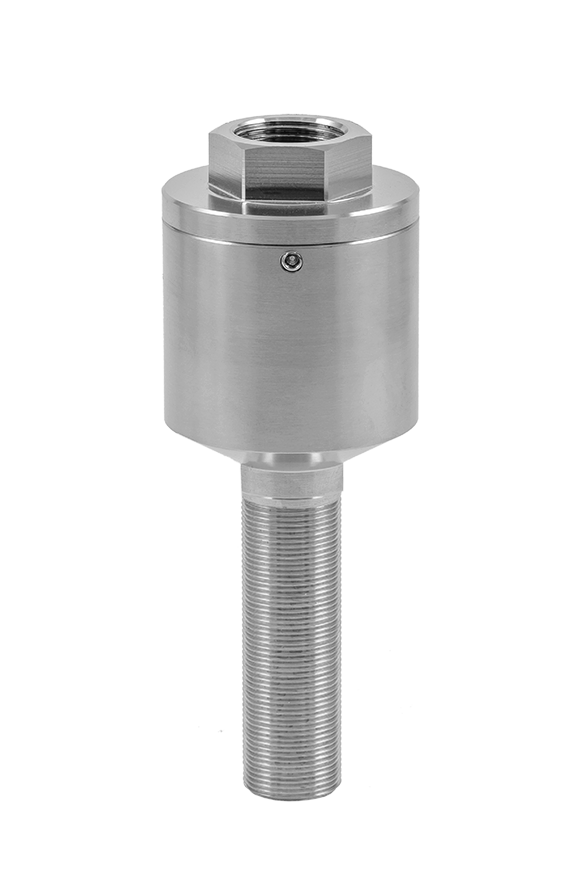

Этот бесконтактный выключатель имеет корпус из нержавеющей стали 316L с соединительной головкой, подключаемой на месте, с контактами SPCO / SPDT (форма C), без напряжения, герметично закрытыми родиевыми (вольфрамовыми по выбору) контактами. Максимальный ток переключения составляет 2,5 А.
Для работы необходимо использовать магнитную мишень. Этот универсальный переключатель обеспечивает высоконадежный непрерывный контроль в широком диапазоне рабочих температур.
От экстремально низких температур -60°C/-76°F, обнаруженных на арктических, российских и аляскинских месторождениях, до повышенных температур более 100°C, обнаруженных на объектах электроэнергетики, этот выключатель доказал, что выдерживает все это.
Подходит для использования при проектировании функций безопасности до SIL2 или SIL3.
Используя новейшие методы производства и материалы, данный продукт соответствует мировым требованиям сертификации, а его прочная конструкция делает его пригодным для использования в тяжелых и опасных средах. EuroswitchПродукция также доступна с несколькими вариантами применения, включая комбинации следующих мировых и региональных стандартов сертификации;
ATEX / IECEx Ex d (Ex db); Ex ia; UL & CSA Cl I Div 1 & 2 и Cl2 Div 1 & 2; TR CU; INMETRO; KCs; FM; JIS; PESO; CCC; и NEPSI.
Бесконтактные выключатели серии ES соответствуют требованиям IEC 61508:2010 Маршруты 1H & 1S с Систематической способностью (SC3) в качестве элемента/подсистемы и подходят для использования в системах, связанных с безопасностью и выполняющих функции безопасности вплоть до SIL 2 с HFT=0 (1oo1) и SIL 3 с HFT=1 (1oo2) включительно.
- Форма тела
- Полевой проводной соединительной головки - задний вход
- Материал кузова
- нержавеющая сталь 316L
- Контактное соглашение
- SPCO / SPDT (форма С)
- Контактный Материал
- Родий (вольфрам по желанию)
- Монтажная резьба
- M18x1,0 (55,00 мм / 2,17 дюйма длиной) c/w 2 x контргайки
- Максимальный ток
- 2.5A
- Связь
- Назад / Верхний вход
- Кабельный ввод
- М20 х 1,5
- Прекращение действия
- Подключаемая соединительная головка
- Сертификация и сертификация
- IECEx, ATEX, UKEx Ex ia | UL & CSA (Underwriters Laboratory & Canadian Standards Association)
- Опасное место
- Зоны 0 и 20 | Класс I II III Div 1 Внутренне безопасно, Зона 0
- Группа газовых компаний
- IIC | A - D
- Пыльная группа
- IIIC | E - G
- Класс температуры (рейтинг Т)
- Т4 / Т6
- Рабочая температура
- от -60°C до +125°C / от -76°F до +257°F
- Диапазон чувствительности с магнитом
- До максимума в магнитном столе
- Давление на сенсибилизирующую поверхность
- 2000psi / 138 бар
- Охрана окружающей среды
- IP 66, 67 и 68 (24 часа при 30 м)/ NEMA 4X и 6P
- Рейтинг безопасности
- SIL 2 / SC3
Все наши продукты также доступны как обычное расположение / общепромышленные.
