Näherungsschalter - Eisenhaltig
High Temperature UL & CSA Dust Groups Proximity Switch - FS-K Series
Certifications / Approvals
| Magnet Part No. | MA-1S | MA-2S | MA-3S | MA-4S | MA-7S |
|---|---|---|---|---|---|
| Sensing Range in mm (") | |||||
| Magnet Datasheets |
|
|
|
|
|
Documents to view/download
FS-K Series overview

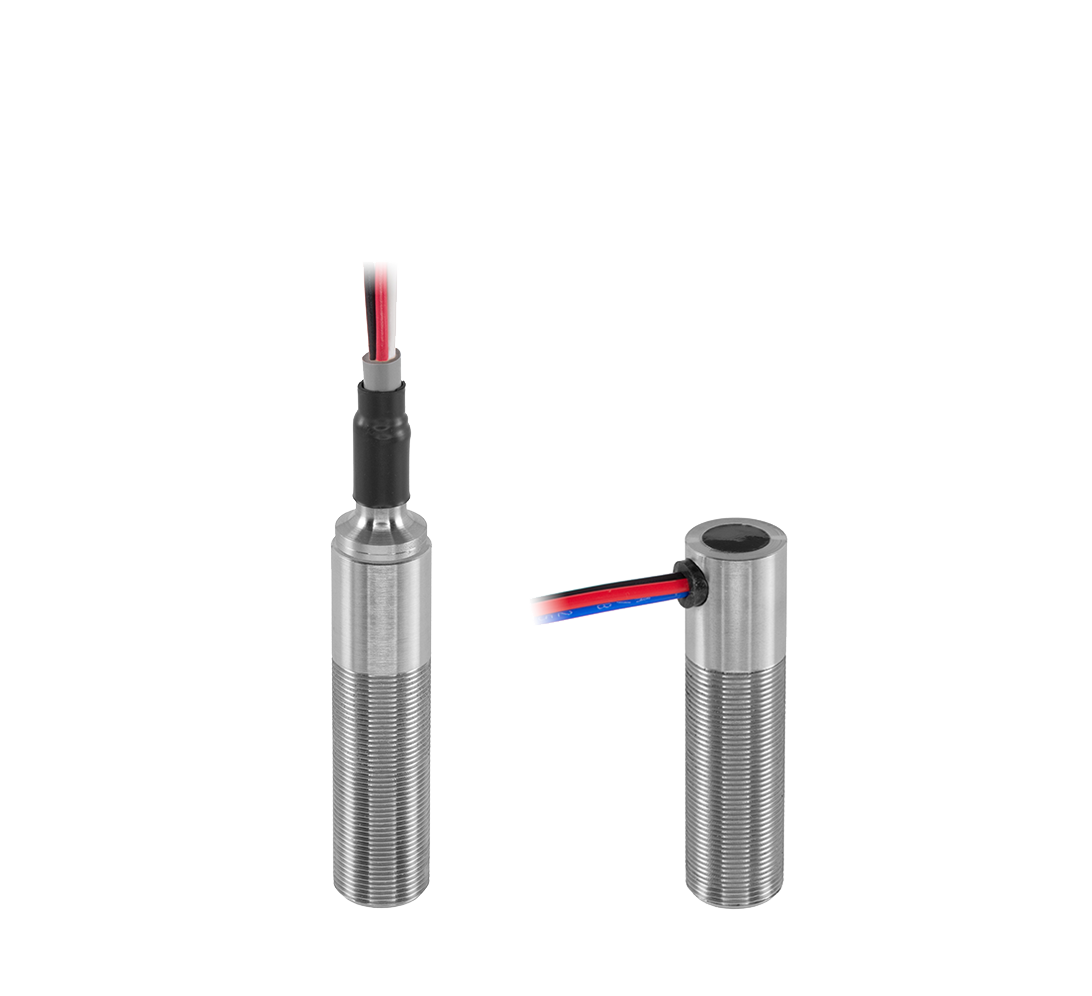

The FS-K Series Proximity Switch (M18 Thread) is designed to function in extreme conditions, with temperatures up to +400°F / 204°C, and compliant with stringent UL and CSA dust group classifications. Leveraging advanced magnetic sensing technology, these switches reliably detect ferrous materials such as carbon steel or stainless steel (17/4 or 400 series) at distances of up to 2.5mm (0.1"). Their volt-free SPCO/SPDT (Form C) contacts ensure reliable and versatile signal switching.
With an optional side-exiting lead configuration, the FS-K series provides optimised installation in space-constrained environments.
Hazardous area certifications for the FS-K Series are listed below.
| Explosionssicher: | IECEx & ATEX Exd (Zone 1 & Zone 21) |
| Eigensicher: | IECEx & ATEX Exia (Zone 0 & Zone 20) ¦ UL/CSA (Zone 0) |
| Andere regionale Genehmigungen eingeschlossen: | EAC/TRCU, INMETRO, KCs, CCOE/PESO, ECAS ex, NEPSI/CQST |
The FS-K series is designed for safety-critical operations in accordance with the IEC 61508:2010 Routes 1H and 1S with Systematic Capability (SC3). These switches are ideal for integration into safety-related systems, performing safety functions up to SIL 2 (HFT=0, 1oo1 architecture) and SIL 3 (HFT=1, 1oo2 architecture). They are a dependable choice for challenging industrial applications involving high temperatures and hazardous dust group conditions.
- Körperform
- Zylindrisch
- Werkstoff Körper
- 316L-Edelstahl
- Kontakt-Anordnung
- SPCO / SPDT (Formular C)
- Kontakt-Material
- Palladium-Silber
- Maximaler Strom
- 4A
- Conduit-Eintrag
- Kein Conduit-Eintrag
- Temperaturklasse (T-Bewertung)
- T3 / T4 / T6
- Betriebstemperaturbereich
- -60°C bis +204°C / -76°F bis +400°F
- Bewertung des Sensorflächendrucks
- 2000psi / 138 bar
- Umweltschutz
- IP 66, 67 & 68 (24 Std. bei 30 m)/ NEMA 4X & 6P
- Sicherheitseinstufung
- SIL 2 / SC3
- Betätigung
- Eisenhaltig betätigt (Magnet optional)
- Montage-Gewinde
- M18x1,0 (47,60 mm / 1,87" lang) k/w 2 x Sicherungsmuttern
- Erfassungsbereich mit Magnet
- <12mm (0.47")
- Reichweite (eisenhaltiges Ziel)
- 2,5 mm|0,10"
- Wiederholbarkeit
- Ungefähr 0,05 mm (0,002")
- Reaktionszeit
- 8 ms
- Differential/Hysterese
- < 0.51mm (0.020")
Alle unsere Produkte sind auch als Ordinary Location / General Industrial erhältlich.
Bitte wählen Sie Ihr Zertifizierungs- und Schutzkonzept für Ihre spezifische Anforderung aus der untenstehenden Liste der Artikelnummer
