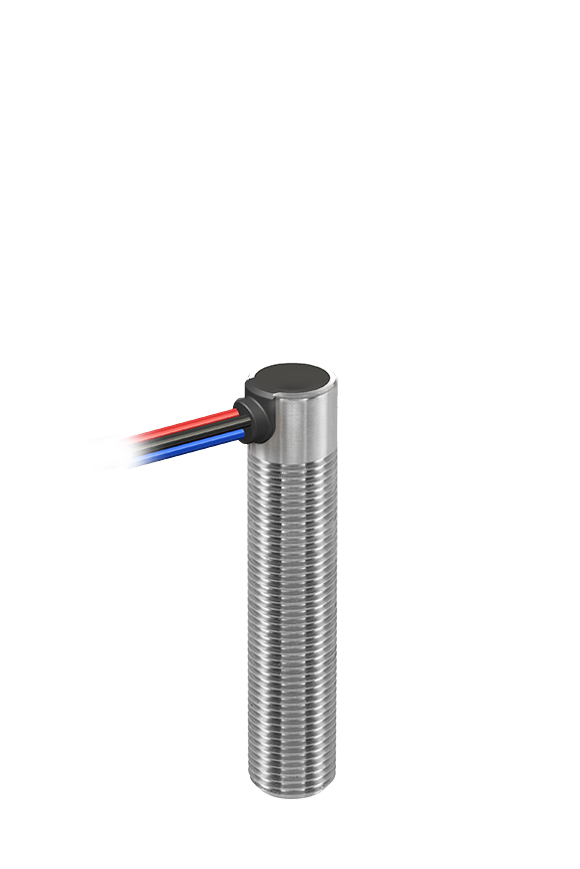

Proximity Switch - Ferrous » FS-L Series
Intrinsically Safe INMETRO Ex ia Proximity Sensor - High Temperature +175°C /347°F - SPCO/SPDT Gold Contacts - 316L Stainless Steel
Certifications / Approvals
| Magnet Part No. | MA-1S | MA-4S | MA-7S | MA-8S |
|---|---|---|---|---|
| Sensing Range in mm (") | 4.0 (0.16) | 8.0 (0.31) | 12.0 (0.47) | 8.0 (0.31) |
| Magnet Datasheets |  |
|
|
|
Proximity Switch Certified for INMETRO Ex ia Groups IIC / IIIC T4 / T6 Rated for use in Gas & Dust Zones 0 and 20
This is a high temperature Proximity Switch has a 316L Stainless Steel Cylindrical housing with SPCO / SPDT (Form C) , volt free Gold Flashed contacts contacts. It has a maximum switching current of 4A and can be used for switching multiple voltages in AC or DC. These switches are able to sense ferrous material, such as carbon steel or stainless steel (17/4 or 400 series), through the end face at up to 2.5mm|0.10" and are reliable through millions of operations. Optional magnetic targets can be used to further increase sensing range. This is a high temperature Proximity Switch specifically designed for use in applications with elevated temperatures up to 204°C (400°F)*, this switch is proven to withstand it all. Suitable for use in the design of safety functions up to SIL2 or SIL3. Using the latest production methods and materials this product meets global certification requirements and its robust design makes it suitable for use in arduous and hazardous environments. Euroswitch products are also available with multi-approvals including combinations of the following global and regional certification standards; ATEX / IECEx Ex d (Ex db); Ex ia; UL & CSA Cl I Div 1 & 2 and Cl II Div 1 & 2; EAC / TRCU; INMETRO; KCs; CCOE / PESO; ECAS Ex, and NEPSI/CCC Ex.
Diese Näherungsschalter erfüllen die Anforderungen der IEC 61508:2010 Routes 1H & 1S mit Systematic Capability (SC3) als Element/Subsystem, das für den Einsatz in sicherheitsbezogenen Systemen geeignet ist, die Sicherheitsfunktionen bis einschließlich SIL 2 mit HFT=0 (1oo1) und SIL 3 mit HFT =1 (1oo2) ausführen. Bitte kontaktieren Sie uns für weitere Informationen. * In einigen Regionen gelten Zertifizierungsgrenzen
- Körperform
- Zylindrisch
- Werkstoff Körper
- 316L-Edelstahl
- Kontakt-Anordnung
- SPCO / SPDT (Formular C)
- Kontakt-Material
- Gold Blinkende Kontakte
- Montage-Gewinde
- 5/8"-18 UNF (68,60 mm / 2,70" lang) mit 2 x Sicherungsmuttern
- Maximaler Strom
- 4A
- Verbindung
- Einzelne Teflon-Leitungen (Seitenausgang)
- Conduit-Eintrag
- Kein Conduit-Eintrag
- Beendigung
- Seitlicher Ausgang
- Zertifizierung & Zulassungen
- Inmetro Ex ia
- Gefährlicher Ort
- Zonen 0 und 20
- Gruppe Gas
- IIC
- Gruppe Staub
- IIIC
- Temperaturklasse (T-Bewertung)
- T4 / T6
- Betriebstemperatur
- -20°C bis +175°C / -4°F bis +347°F
- Erfassungsbereich mit Magnet
- <12mm (0.47")
- Bewertung des Sensorflächendrucks
- 2000psi / 138 bar
- Umweltschutz
- IP 66, 67 & 68 (24 Std. bei 30 m)/ NEMA 4X & 6P
- Sicherheitseinstufung
- SIL 2 / SC3
- Reichweite (eisenhaltiges Ziel)
- 2,5 mm|0,10"
- Wiederholbarkeit
- Ungefähr 0,05 mm (0,002")
- Reaktionszeit
- 8 ms
- Differential/Hysterese
- < 0.51mm (0.020")
Alle unsere Produkte sind auch als Ordinary Location / General Industrial erhältlich.
